Pompverdeelplaat EK Water Blocks EK-QuantumX Loophole D5 PWM zwart plexiglas

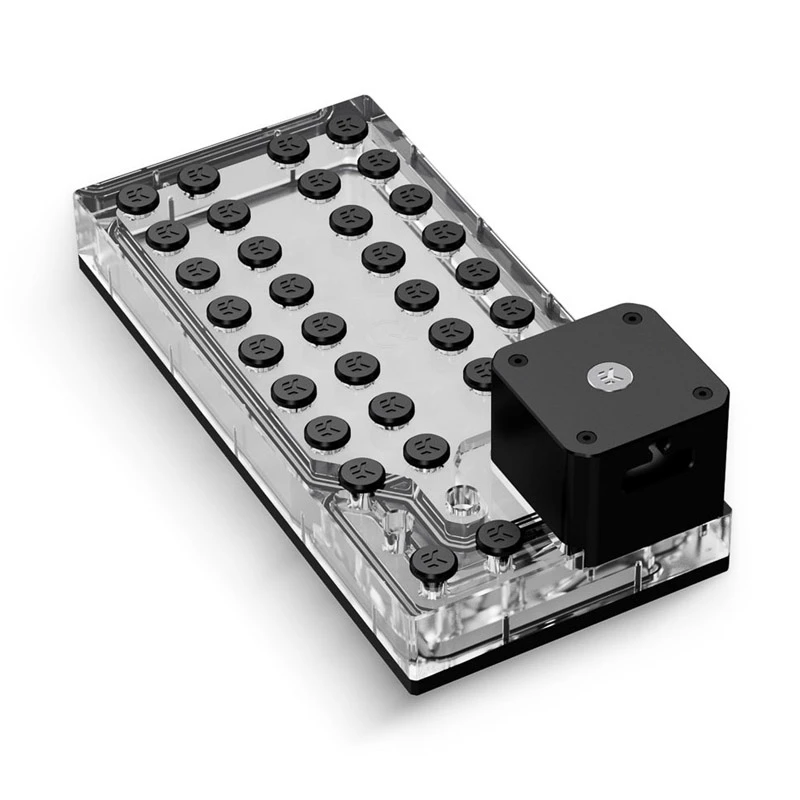

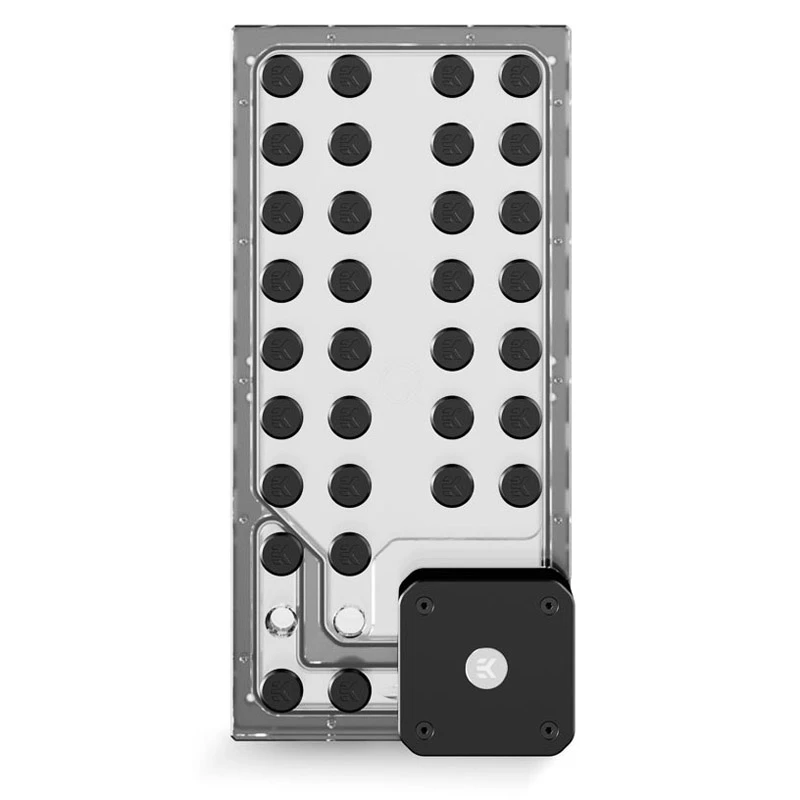

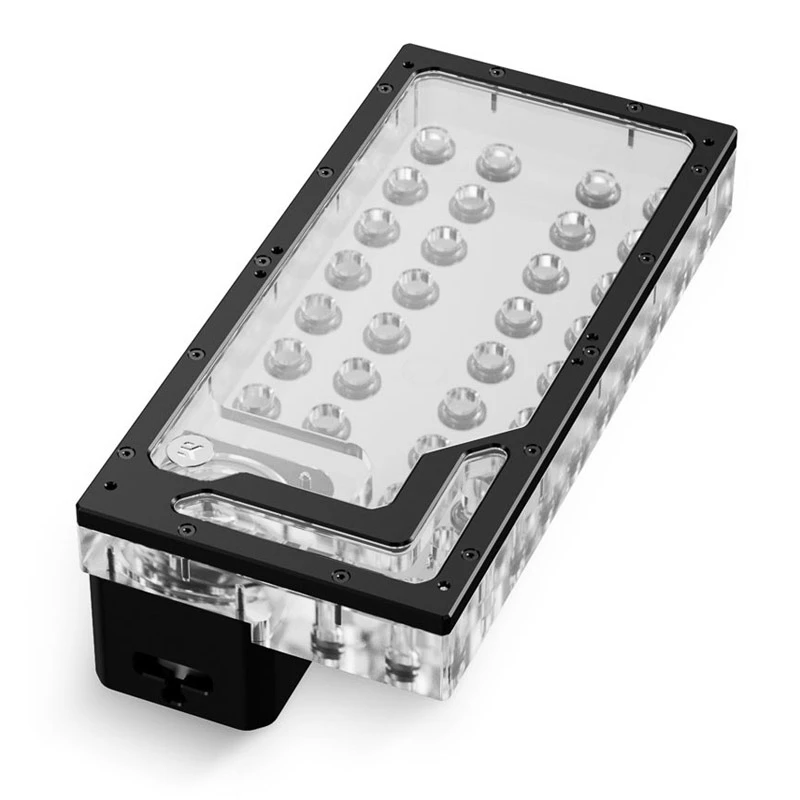

The EK Water Blocks EK-QuantumX Loophole D5 PWM Black Plexiglass distribution plate is a purpose-built distroplate for custom PC water-cooling loops. It combines a D5 PWM pump mount with integrated coolant channels in a compact plexiglass body, allowing neat tube routing and a visually consistent installation. The black plexiglass finish offers a discreet aesthetic while keeping internal flow paths visible for inspection and maintenance.

Advantages

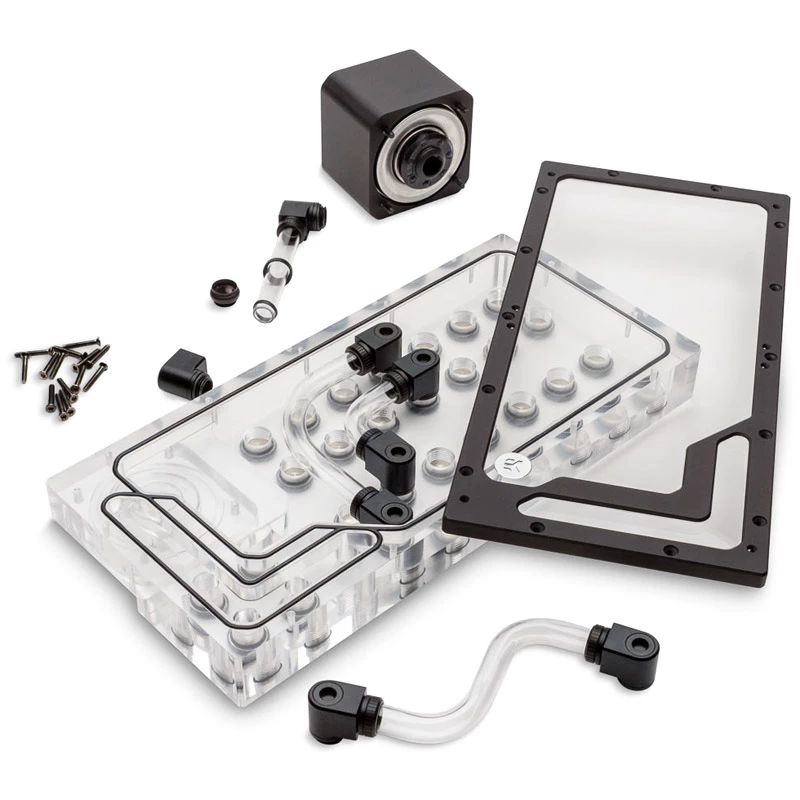

This distribution plate integrates pump mounting and coolant distribution into a single component, reducing the number of separate parts and simplifying assembly. The D5 PWM-compatible mount supports reliable, high-flow circulation and PWM control for variable pump speed. The molded channels and ports enable tidy tubing layouts and lower the risk of leaks during installation. The plexiglass surface provides a smooth, serviceable finish that matches many custom loop builds.

Key specifications

• Form factor: compact distroplate with integrated pump mount
• Material: black plexiglass body with internal coolant channels
• Pump compatibility: designed for standard D5 PWM pump form factor and mounting interfaces
• Ports: multiple G1/4" threaded ports for inlet, outlet and loop connections (thread standard for custom water-cooling)
• Cooling layout: internal distribution channels to route coolant between pump and loop
• Finish: opaque black plexiglass for discreet appearance and internal visibility

How to use

Mount the distroplate in a suitable location inside the chassis using the case mounting points or brackets compatible with its footprint. Attach the D5 PWM pump to the designated mount and secure with the supplied or compatible fasteners. Connect inlet and outlet ports to the rest of the loop using G1/4" threaded fittings and appropriate tubing; ensure fittings are tightened to a safe torque without over-stressing the plexiglass. Fill, bleed and pressure-test the loop according to standard custom water-cooling procedures, and configure the pump's PWM control via the motherboard or a fan/pump controller.

Priekšrocības

Sadales plate apvieno sūkņa stiprinājumu un šķidruma sadali vienā komponentā, samazinot nepieciešamo detaļu skaitu un vienkāršojot montāžu. D5 PWM sūkņa saderība nodrošina stabilu augstas plūsmas cirkulāciju ar PWM ātruma regulāciju. Iebūvētie kanāli un porti ļauj sakārtoti novadīt caurules un samazina noplūdes risku montāžas laikā. Plexiglass virsma ir gluda un vienkārši apkopjama.

Piemērots

• Kompaktiem vai vidēja izmēra pielāgotiem šķidruma dzesēšanas risinājumiem
• Sistēmām, kur nepieciešama D5 PWM sūkņa integrācija ar sadali
• Būvēm, kur svarīga sakārtota cauruļu maršrutēšana un vienkārša apkope

Galvenās specifikācijas

• Forma: kompakta sadales plate ar integrētu sūkņa stiprinājumu
• Materiāls: melns plexiglass ar iekšējiem caurplūdes kanāliem
• Sūkņa saderība: paredzēta standarta D5 PWM sūkņiem
• Porti: vairāki G1/4" vītņoti porti ieplūdei, izplūdei un savienošanai
• Dzesēšanas shēma: iekšējie kanāli šķidruma plūsmas novirzīšanai starp sūkni un kontūriem
• Apdare: necaurspīdīgs melns plexiglass

Kā lietot

Novietojiet sadales plati piemērotā vietā korpusā un nostipriniet to, izmantojot atbilstošas stiprinājuma vietas vai kronšteinus. Pievienojiet D5 PWM sūkni pie paredzētā stiprinājuma un nostipriniet ar atbilstošiem skrūvju savienojumiem. Savienojiet portus ar pārējiem kontūra elementiem, izmantojot G1/4" vītņotas savienojuma detaļas un piemērotas caurules; kontrolējiet pievilkšanas spēku, lai nepārslogotu akrilu. Aizpildiet, izvadiet gaisu un veiciet testa pieplūdi saskaņā ar parastajām pielāgotā šķidruma dzesēšanas procedūrām. Konfigurējiet PWM vadību caur mātesplati vai atsevišķu regulatoru.

Lietošanas ieteikumi

Pārbaudiet savienojumus pirms pirmās palaišanas un regulāri kontrolējiet sistēmu, lai laikus konstatētu iespējamas noplūdes. Izmantojiet pareizas blīves un neradiet lieku spēku uz plexiglass virsmas vai savienojumiem.
